裂纹产生的原因分析
紫砂壶的壶把（无论是端把、提梁还是横把）与壶身的连接处是整个壶身结构中应力最集中的地方之一，也是最容易出问题的部位,裂纹的产生主要有以下几个原因：

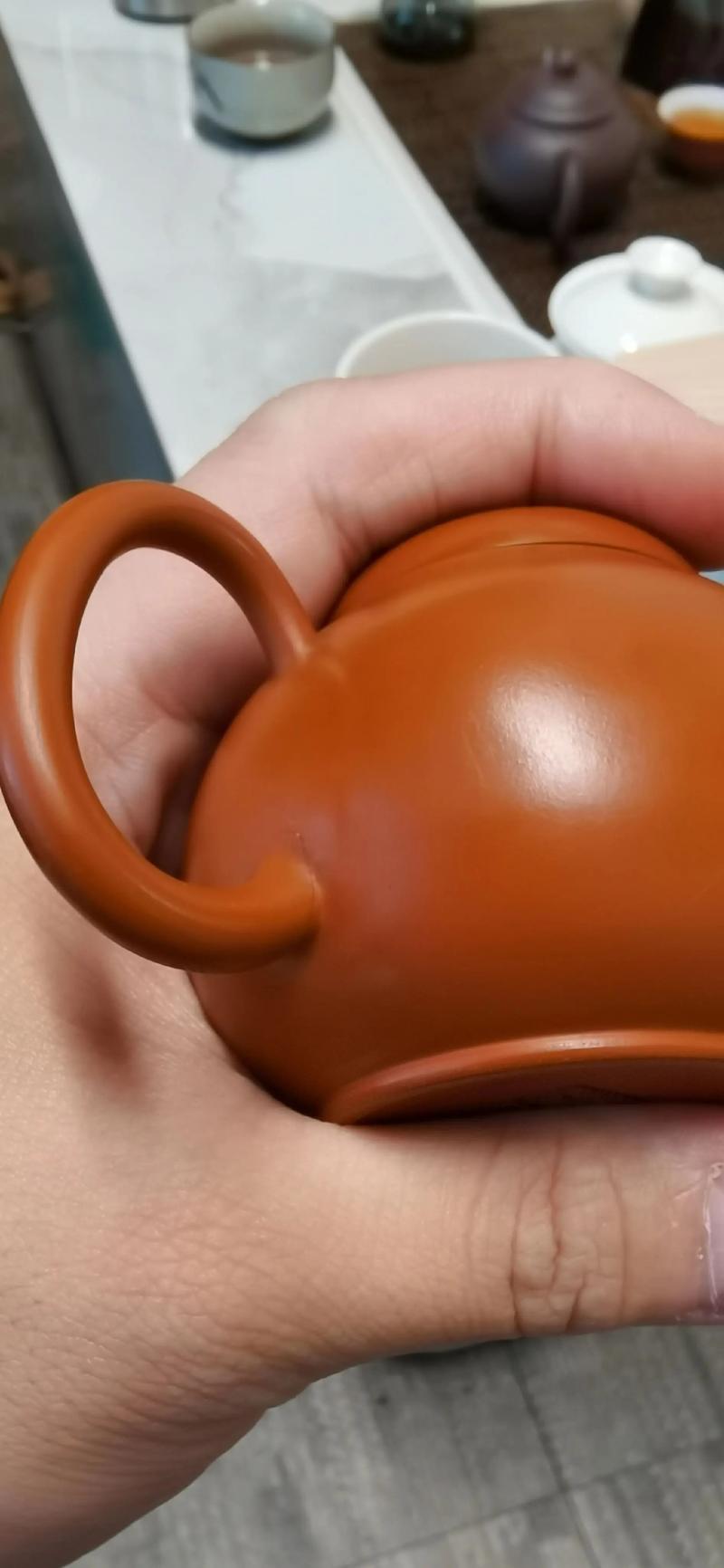

（图片来源网络，侵删）
器型结构与应力（先天因素）
- 壶身与壶把的连接面过小： 尤其是一些器型，石瓢”、“茄段”，壶把与壶身的接触面本身就不大，粘接面积有限,粘接强度相对较低。
- 壶把造型导致应力集中： 提梁壶的“飞把”造型，其转折处本身就容易在干燥和烧成过程中产生应力，端把的“耳朵”根部也同样是应力集中点。
- 壶身与壶把的收缩率差异： 壶身和壶把通常是分开制作的，即使出自同一团泥料，在干燥和烧成过程中的收缩也可能不完全一致，导致连接处产生微小的应力,最终形成裂纹。
制作工艺问题（后天因素）
- 粘接不牢固：
- 泥料太湿或太干： 粘接时，壶身和壶把的接口处泥料湿度不匹配，太湿则粘接后收缩过大,太干则粘接力不足。
- 没有“开毛口”： 专业制壶师会在粘接前，用工具在接口处刮出许多细小的“毛口”，以增加接触面积和机械咬合力，相当于增大了摩擦力，如果没有做这道工序,粘接强度会大打折扣。
- 粘接剂（泥浆）不当： 使用的粘接泥浆太稀或太稠，或者与壶身壶把的泥料不匹配,都会影响粘接效果。
- 修整不当： 粘接后，在修整接口时用力过猛或工具使用不当，可能会破坏已经粘接好的结构,造成内部损伤。
- 明针功夫不足： “明针”是紫砂壶制作中用牛角片等工具刮平、压光壶体表面的工序，如果接口处的明针功夫不到位，表面不平整,本身就可能成为裂纹的起点。
干燥与烧成过程（关键环节）
- 干燥不均匀： 这是导致裂纹的最主要原因之一，壶身和壶把分开干燥时，如果湿度差异大，粘接后整体干燥速度不一致，内外收缩不均，就会在接口处产生拉力,导致开裂。
- 烧成温度或气氛问题：
- 升温过快： 在窑内升温速度过快，壶体内外受热不均，急剧膨胀产生应力,可能导致开裂。
- 温差过大： 窑内不同位置温差过大，或者出窑时温度骤降（“急冷”），都会对已经烧成定型的紫砂壶造成“热冲击”，产生“惊裂”（烧成后出现的裂纹）。
后期使用与保养（人为因素）
- 骤冷骤热： 这是绝对要避免的！刚泡完热茶的紫砂壶，绝对不能用冷水冲洗壶身或壶把，巨大的温差会导致壶体瞬间收缩,在应力最集中的接口处直接撑裂。
- 意外摔落： 不慎将壶摔落，即使壶身完好,壶把也极易在接口处断裂或产生裂纹。
- 壶内无茶而受热： 空壶直接用沸水浇淋，壶体受热膨胀，但壶内没有茶水缓冲,也容易导致应力失衡。
裂纹的处理方法
根据裂纹的大小和情况,处理方法完全不同。
轻微的“开片”或“发线”（Hairline Crack）
- 特征： 非常细小，像头发丝一样，通常只在釉面或表面，没有贯穿,漏水可能性极低。
- 处理：
- 立即停止使用： 不要再泡茶，防止茶水渗入,扩大裂纹。
- 送回原处或找专业修复师： 这是最稳妥的办法，轻微的裂纹可以通过专业的“锔钉”工艺来加固，或者用同色泥料进行精细填补和修复。千万不要自己用502胶水等化学胶水粘接！ 这会彻底破坏紫砂壶的透气性和价值。
- 降级为“摆件”： 如果裂纹很细且不影响结构，又不想修复，可以将其作为纯观赏的摆件,但切记不要再用来泡茶。
明显的裂纹或断开
- 特征： 裂纹较宽，甚至能看到缝隙,或者壶把已经从壶身脱落。
- 处理：
- 立即停止使用： 这种情况漏水是肯定的，茶水会顺着裂纹渗入壶壁，不仅不卫生,还会加速裂纹扩大。
- 寻求专业修复： 这是唯一的选择，专业修复师会根据裂纹情况，采用以下方法之一：

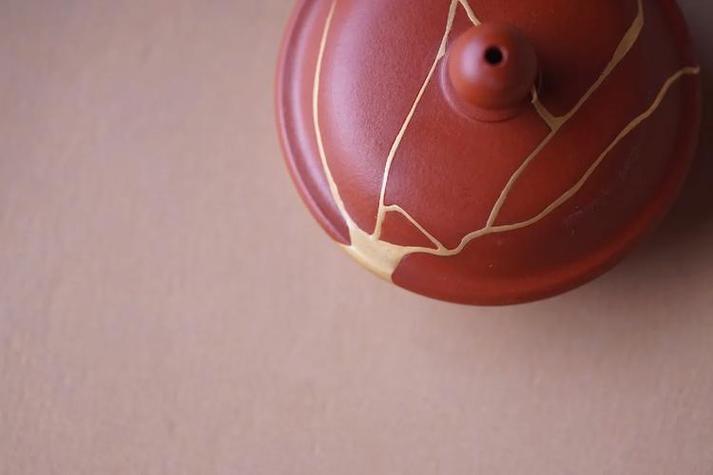

- 金缮/银缮： 用大漆（生漆）调和金粉或银粉进行修补，这种工艺不仅能将裂缝完美修复，还能化残缺为艺术，形成独特的装饰效果,尤其适合有明显裂痕的壶。
- 锔补： 像修复瓷器一样，用小铜钉或金钉将裂缝两侧“抓”住，起到加固作用，这种方法更偏向于修复功能性,同时也有一定的装饰性。
- 无痕修复： 对于较新的壶，如果泥料对，工艺师可能会尝试用原矿泥料进行精细填补和再烧，以达到以假乱真的效果,但难度和成本都很高。
如何预防壶把接口开裂
预防永远大于治疗。
- 购买时仔细检查： 购买新壶时，一定要在光线充足处，用手轻轻触摸壶把与壶身的连接处，看是否有不平整或凹凸感,仔细观察有无细微裂纹。
- 养成正确的养壶习惯：
- 温壶： 泡茶前，先用沸水浇淋壶身内外，进行“预热”，让壶体均匀受热，可以大大减少“惊裂”的风险。
- 避免骤冷骤热： 这是铁律！壶内无茶时不要用沸水猛冲。
- 轻拿轻放： 紫砂壶虽坚，但脆,避免磕碰和摔落。
- 选择信誉良好的制壶师： 一位工艺精湛的紫砂匠人，会在泥料配比、粘接技巧、干燥控制和烧成经验上做到极致,从源头上大大降低开裂的概率。
壶把接口有裂纹，切勿自行处理或使用化学胶水，轻微的应停止使用并寻求专业修复，严重的则必须修复才能继续使用，日常使用中，“温壶”和“避免骤冷骤热”是保护紫砂壶、防止开裂最重要的两个习惯。
（图片来源网络，侵删）
