紫砂壶嘴包铜方法有哪些关键步骤？

紫砂壶嘴包铜方法详解

包铜工艺分为两种主要情况：

1. 装饰性包铜：在壶制作完成后，为了美观而进行的包铜。

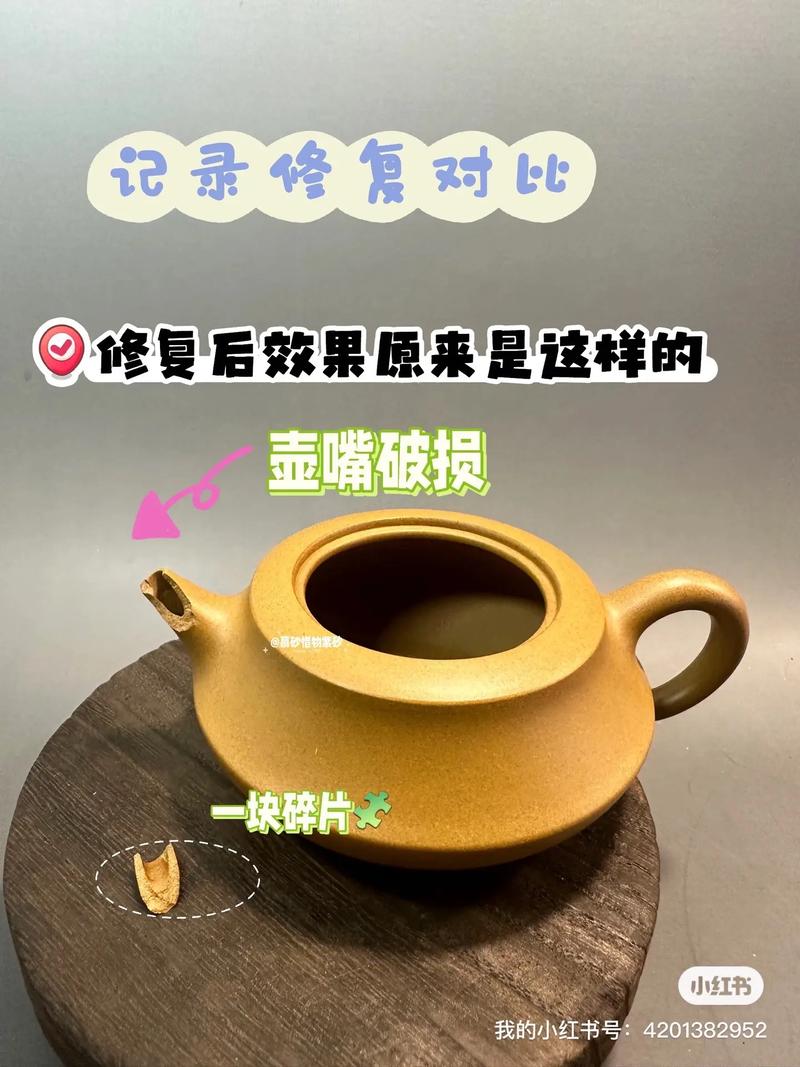

2. 修复性包铜：因壶嘴不慎磕碰破损后，为了修复和加固而进行的包铜。

两种情况的工艺流程基本一致,但修复性包铜对前期的处理要求更高。

第一部分：准备工作

在开始之前,需要准备好所有工具和材料。

必备工具：

• 测量工具：游标卡尺、直尺。
• 绘图与切割工具：记号笔、铁皮剪、钢锯条或砂轮机。
• 塑形工具：铁锤、木锤、铁砧、錾子（用于敲击和塑形）。
• 打磨工具：粗砂纸、细砂纸（从低目数到高目数，如240# -> 400# -> 800# -> 1500#）、打磨机（可选）、锉刀。
• 固定工具：台虎钳、强力胶水（如环氧树脂AB胶）、502快干胶（临时固定用）。
• 抛光工具：抛光轮、抛光蜡。

核心材料：

• 紫砂壶：待包铜的壶。
• 铜片：选择合适的铜材是关键。
  • 黄铜：最常用，颜色金黄，易于加工，氧化后呈古铜色，质感温润，与紫砂搭配最为和谐。
  • 紫铜：颜色偏红，质感厚重，氧化后呈深褐色或黑色，风格更古朴。
  • 白铜：银白色，现代感较强，相对少见。
  • 规格：通常选用厚度在 5mm - 1.0mm 之间的薄铜片，太厚难以贴合壶身弧度，太薄则强度不够。

第二部分：详细操作步骤

这是一个精细活,需要耐心和细致。

清洁与测量

1. 清洁壶嘴：用酒精或丙酮将壶嘴待包铜的部位（通常是从壶身连接处到壶嘴尖端下方）彻底清洁干净，去除油污和杂质。
2. 精确测量：用游标卡尺仔细测量壶嘴待包铜区域的长度和最宽处的周长，这是决定铜片尺寸的关键数据。

制作铜片模板

1. 绘制展开图：
   • 在纸上,根据测量的周长，画出一个长方形，长方形的宽度等于壶嘴的周长，长度等于待包铜区域的长度。
   • 注意：由于壶嘴通常是上窄下宽的，这个长方形只是一个初步的模板，你需要根据壶嘴的实际弧度，在长方形的两侧画出收腰的曲线，使其能完美贴合壶嘴的形状，可以先将纸条贴合在壶嘴上，画出轮廓，再展开作为模板。
2. 裁剪铜片：将画好的模板用记号笔标记在铜片上，然后用铁皮剪或砂轮机小心地裁剪出初步的铜片形状。

塑形与试配（最关键的一步）

1. 退火处理（可选但推荐）：为了让铜片变软，更容易塑形，可以用喷灯或火枪均匀加热铜片至微红（这个过程叫“退火”），然后自然冷却，退火后的铜片延展性会大大提高。
2. 敲击塑形：
   • 将铜片放在铁砧上,用木锤或铁锤沿着模板的曲线轮廓进行轻敲，壶嘴中间部分弧度大，铜片需要敲打得“收”进去；壶嘴两侧弧度小，则相对平整。
   • 边敲击边将铜片贴合在壶嘴上,不断调整，直到铜片能完美地包裹住壶嘴，没有任何翘起或缝隙。
3. 反复试配：这个过程可能需要重复多次，不断敲击、修剪、再试配，直到铜片与壶嘴的弧度严丝合缝，可以用记号笔在铜片上标记出需要修剪的地方。

精修与打磨

1. 修剪边缘：当铜片完美贴合后，用锉刀或砂轮机将铜片的边缘修剪整齐，使其宽度一致。
2. 精细打磨：
   • 先用低目数的砂纸（如240#）打磨铜片的内外表面和边缘，去除毛刺和大的划痕。
   • 逐步使用高目数的砂纸（400# -> 800# -> 1500#）进行精细打磨，使铜片表面光滑，边缘圆润。
   • 用相应的砂纸打磨壶嘴待包铜的表面,确保其平整、干净，为下一步粘合做好准备。

粘合与固定

1. 最终清洁：用酒精再次彻底清洁壶嘴和铜片的接触面。
2. 涂抹胶水：
   • 推荐使用环氧树脂AB胶，因为它强度高、防水、耐老化，非常适合这种结构。
   • 按照胶水说明的比例,将A剂和B剂混合均匀，用小刷子或牙签，薄薄且均匀地涂抹在壶嘴和铜片的内侧接触面上。
3. 精准对位：将铜片迅速、准确地包裹在壶嘴上，确保位置正确。
4. 牢固固定：
   • 用台虎钳或专用的夹具，在铜片两端（壶身连接处和壶嘴下方）轻轻夹紧，施加均匀的压力，挤出多余的胶水。
   • 用棉签或布条擦掉挤出的胶水。
   • 在完全固化前（通常需要24小时），检查是否有移位，并用502胶水在几个关键点进行临时加固。

表面处理与抛光

1. 固化后修整：待环氧树脂完全固化后，用细砂纸轻轻打磨铜片与壶身连接处的缝隙，使其过渡更自然。
2. 整体抛光：
   • 从低目数到高目数,用砂纸对铜片和壶嘴的整体表面进行精细打磨，使其光泽一致。
   • 使用抛光机和抛光蜡进行抛光,直到铜片呈现出镜面或哑光的光泽，与壶身融为一体。
3. 做旧处理（可选）：如果喜欢古朴的风格，可以在抛光后，用专业的铜做旧剂或用氨水、醋等化学物质进行氧化处理，使其形成一层漂亮的古铜色包浆。

第三部分：注意事项与技巧

1. 安全第一：操作时务必佩戴手套和护目镜，防止金属毛刺和飞溅的碎屑伤人，使用砂轮机等工具时要格外小心。
2. 耐心是关键：包铜的核心在于“塑形”，没有捷径可走，花足够的时间让铜片完美贴合壶嘴，是成功的一半。
3. 胶水选择：不要使用普通的白乳胶或502胶水单独作为最终粘合剂，它们强度不够，遇水或受热后容易失效，环氧树脂是专业选择。
4. 弧度匹配：壶嘴的弧度是千变万化的，制作的铜片模板必须能适应这个弧度，对于弧度特别大的壶嘴，可能需要将铜片分成两段或多段来制作。
5. 预留缝隙：在粘合时，可以在铜片两端与壶身/壶嘴的连接处预留一个极小的缝隙（约0.2mm），这样在后期处理时可以用同色腻子填补，看起来更像是“长”上去的，而不是“贴”上去的。
6. 找专业人士：如果您对自己的手艺没有信心，或者壶本身价值较高，强烈建议将壶送到有经验的紫砂壶修复或制作工作室进行处理，他们有专业的工具和丰富的经验，能保证最佳效果。

通过以上步骤,您就可以为自己的紫砂壶完成一次精美的“包嘴”工艺，让它焕然一新，更具艺术价值和收藏价值。
