古瓷裂纹如何修补？

以下内容为专业修复知识的科普，对于任何有价值的古代瓷器，强烈建议寻求专业文物修复师的帮助，自行操作极有可能对文物造成不可逆的二次伤害，导致其价值永久性贬损。

第一步：评估与准备（专业修复的核心）

在动手之前,必须进行全面评估，这是决定修复方案和难度的关键。

1. 裂纹评估：

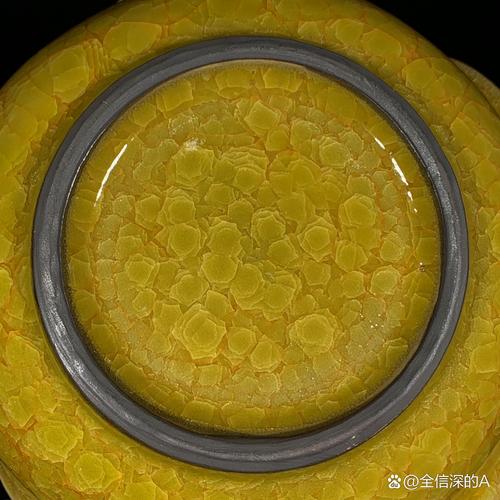

   • 类型： 是表面的“开片”（冰裂纹、哥窑纹等），还是影响胎体的结构性裂纹？是线状的，还是网状的？
   • 深度： 裂纹是否穿透了釉面，深入到胎体？
   • 宽度： 裂纹的缝隙有多宽？是发丝状的，还是可以插入薄纸片的？
   • 位置： 裂纹是否在口沿、颈部等受力关键部位？是否影响器物的稳定性？

2. 器物评估：

   • 年代与价值： 这直接决定了修复的投入程度，是价值连城的官窑精品，还是普通的民窑器物？
   • 保存状况： 是否有其他损伤，如冲口、崩瓷、磨损、酥粉（胎体老化变脆）等？
   • 材质： 是硬质瓷（如明清官窑），还是软质瓷（如一些唐宋瓷器）？胎质是否酥松？釉面是否稳定？

3. 明确修复目标：

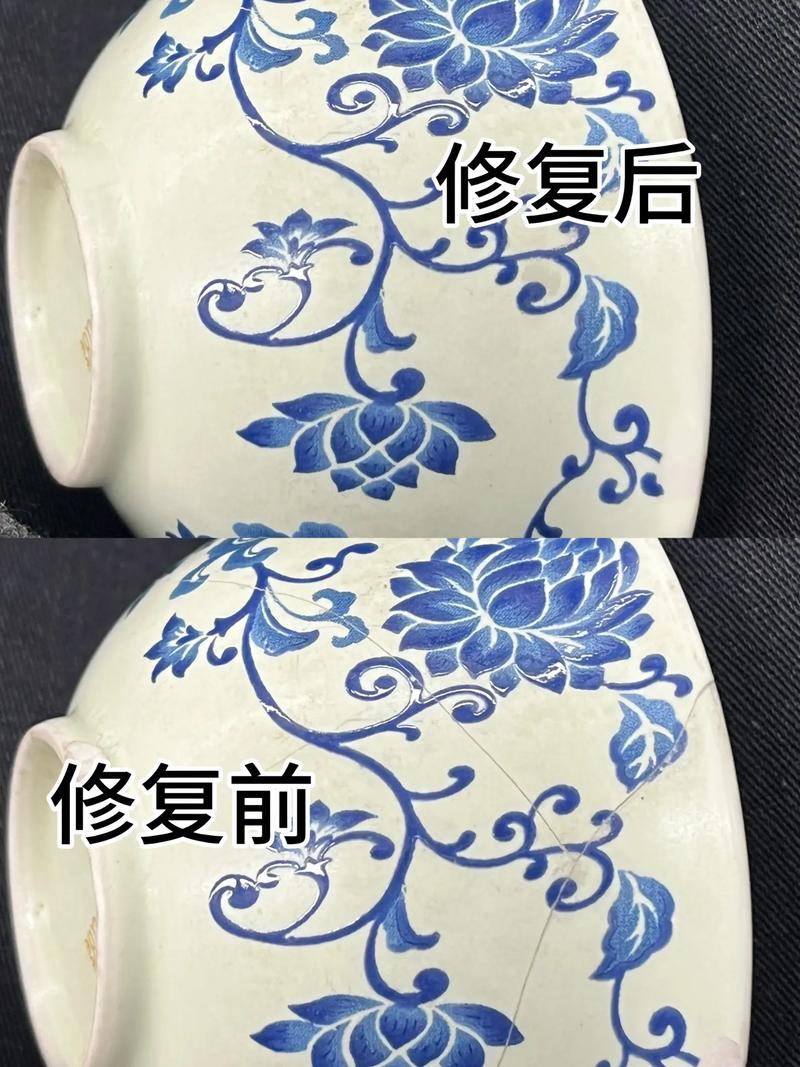

   （图片来源网络，侵删）
   • “修旧如旧” (Museum Conservation)： 目标是稳定器物，防止裂纹继续扩大，并使其在视觉上和谐，尽可能恢复其历史感和艺术性，这是专业修复的目标。
   • “完美无瑕” (Commercial Restoration)： 目标是彻底掩盖所有瑕疵，使其看起来像新的一样，这种修复会使用大量化学材料填充和上色，对文物本体伤害大，且不可逆，会严重损害其收藏和研究价值。对于古代瓷器，强烈反对这种修复方式。

第二步：专业修复流程（由文物修复师操作）

这里介绍的是博物馆和收藏界公认的专业修复流程。

清洁与加固

1. 表面清洁： 使用非常温和的工具，如软毛刷、竹签、棉签等，清除裂纹内的灰尘和污垢，对于顽固污渍，可能需要使用去离子水或特定溶剂，但必须在局部进行测试，确保不会对釉面或胎体造成损害。

2. 加固： 如果裂纹边缘或胎体有酥粉现象，需要先进行加固。

   • 材料： 使用与瓷器胎体收缩率接近的、可逆的胶粘剂，如丙烯酸乳液或Paraloid B-72（一种常用文物保护剂）的稀溶液。
   • 方法： 用极细的针管或毛笔，将加固剂非常小心地滴入裂纹中，让其自然渗透，增强酥松部分的结构强度，待其完全干燥后，用手术刀等工具轻轻刮去表面多余的胶体。

粘合与支撑

对于结构性裂纹,需要将断裂的碎片重新粘合起来。

1. 粘合：

   • 材料： 选择高强度、透明、可逆的环氧树脂胶水，专业的修复师会使用低粘度、无色的双组份环氧树脂，如Araldite 2025或HXTAL NYL-1，这些胶水固化后强度高，透明度好，且在未来可以被特定溶剂软化移除。
   • 方法：
     • 将裂纹的两侧用丙酮等溶剂擦拭干净,确保无油无尘。
     • 将调好的环氧树脂用小刷子或针管,薄薄地、均匀地涂在断裂面上。
     • 将碎片精确地对位,并用胶带或专用夹具固定，直到胶水完全固化，这个过程需要极大的耐心和对精度的把控。

2. 内壁支撑（针对大件或严重开裂器物）：

   为了增强器物的结构强度,防止再次开裂，修复师会在器物内部用树脂或补土制作一个“内胆”或“骨架”进行支撑，这是一种非常专业的技术，旨在延长文物的寿命。

填充与塑形

这一步是为了填补裂纹的缝隙,使其平整。

1. 选择填充剂：

   • 首选： 补土，如日本产的“万用土”（Microballoon/Cellulose filler）或熟石膏粉，这些材料可以与树脂混合，调成所需质地，收缩率低，易于打磨和上色。
   • 原则： 填充剂的颜色和质地应与瓷器胎体接近，而不是与釉面接近，因为裂纹是胎体上的损伤，填充的是“胎体”的缺失。

2. 填充与打磨：

   • 将调好的补土小心地填入裂纹中,用小刮刀刮平。
   • 待其完全固化后,用从粗到细的不同目数的砂纸（或水砂纸）进行精细打磨，使其表面与周围釉面齐平，手感光滑，打磨时必须极其小心，避免损伤周围的釉面。

上色与做旧

这是最考验修复师艺术功力的一步,目标是让修复痕迹“消失”，达到“远看一致，近看有异”的效果。

1. 打底： 在填补处涂上一层与釉面光泽度接近的无色保护漆（如丙烯酸清漆），作为上色的基础。

2. 分层上色：

   • 使用矿物颜料或丙烯颜料，与虫胶漆或丙烯媒介剂混合。
   • 采用“点画法”和“晕染法”，一层一层地、极薄地着色，颜色要从裂纹边缘向中心逐渐过渡，模仿釉面的厚薄变化和岁月留下的沁色、包浆。
   • 需要调配出多种颜色,不仅仅是裂纹的颜色，还要模拟出釉面开片的“金丝”、“铁线”效果，以及胎土的土黄色、褐色等。

3. 做旧：

   • 在上色完成后,用非常稀的茶水、咖啡或墨汁轻轻擦拭修复处，模仿瓷器经年累月形成的包浆和沁色。
   • 用极细的笔,在修复处点画上一些微小的“开片”纹理，使其与器物原有的开片风格融为一体。

4. 最后罩光：

   • 待所有颜料和做旧层完全干燥后,用非常细的喷枪，在整个修复区域（或整个器物）喷涂一层极薄、均匀的保护性清漆，以统一光泽度，并保护修复层。

绝对禁止的“土方法”

• 502胶水（氰基丙烯酸酯）： 强度太高，脆性大，不可逆，固化后变白，无法打磨，会严重破坏文物外观，且几乎无法移除。
• AB胶、云石胶： 同样不可逆，颜色和质地不匹配，固化后非常坚硬，会进一步损伤胎体。
• 牙膏、鸡蛋清、糯米汁： 这些是民间传说，没有粘结强度，会滋生细菌和霉菌，对文物造成二次污染和损害。
• 油漆、马克笔： 颜色死板，没有光泽和层次感，一眼就能看出是修复的，严重破坏文物美感。

修补古代瓷器裂纹是一门融合了科学、技术和艺术的学问，对于真正的古代艺术品，它不是简单的“粘起来”，而是一项旨在延长其生命、传承其历史信息的专业工作。

如果您手中有一件有裂纹的古代瓷器，最正确的做法是：

1. 妥善保管： 避免碰撞、剧烈温差和潮湿环境。
2. 咨询专家： 联系专业的文物修复机构或信誉良好的古董修复工作室。
3. 相信专业： 将修复工作交给经过长期训练、遵循行业伦理的修复师，这是对文物最好的保护。
