低温釉上彩瓷器开片成因是什么？-瓷器-北京文苑创

这是一个非常有趣且富有技术含量的陶瓷工艺现象，要理解它，我们需要从几个层面来分析：什么是开片、低温釉上彩为什么会开片、开片的效果与价值，以及如何控制开片。

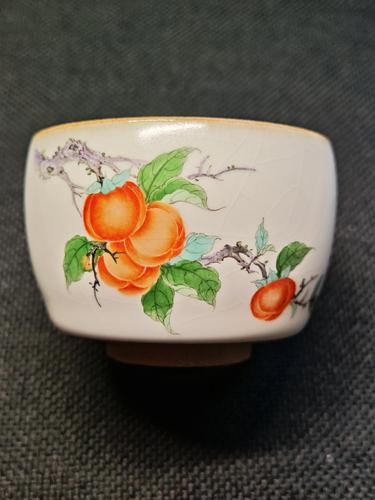

（图片来源网络，侵删）

什么是开片？

开片，在陶瓷学上称为“釉裂”（Crazing），是指瓷器釉面在烧成后或使用过程中，出现像冰裂、鱼鳞、蟹爪等不同形态的细小裂纹的现象。

关键点：

低温釉上彩的开片现象，其根本原因在于釉、彩料、胎体三者之间物理性质的不匹配，尤其是在冷却阶段。

我们可以从以下几个关键因素来理解：

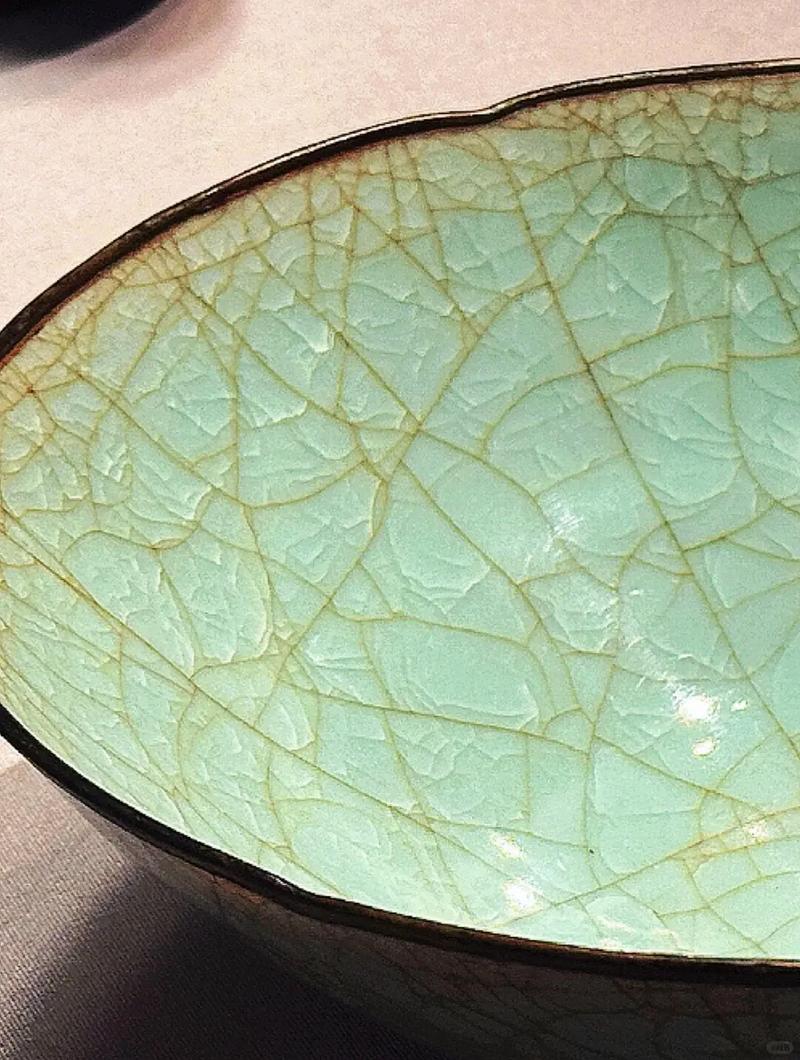

（图片来源网络，侵删）

这是所有开片现象的根本原因。

冷却过程： 瓷器从高温烧成后开始冷却,胎体和釉都会收缩。
收缩率差异：
- 胎体： 瓷胎（如高岭土）在烧成后已经烧结得非常致密，收缩率相对较小,且比较稳定。
- 低温釉： 为了降低熔点，低温釉中通常会加入助熔剂（如长石、石英、铅、硼等），这些成分使得釉的结构相对“疏松”，分子间结合力较弱，在冷却时，这种结构不稳定的釉收缩得更剧烈、更快。
应力产生： 当收缩率更大的釉层被“紧紧地”包裹在收缩率较小的胎体上时，釉层就会受到来自胎体的巨大拉应力，当这个应力超过了釉层本身的抗张强度时，釉层就会通过开裂来释放应力,从而形成开片。

低温釉上彩是在已经烧好的素胎（或一次烧成的白釉胎）上，用含有金属氧化物（如铁、铜、钴、金等）的彩料进行绘画或装饰，然后再入窑进行二次低温烘烤（通常在700°C - 900°C）。

这个过程增加了复杂性：

彩料本身的影响： 釉上彩料（特别是古法中的新彩、粉彩等）本身也是一种玻璃质或半玻璃质的物质，彩料与底釉的化学成分、膨胀系数可能存在差异，彩料区域和未施彩区域的釉面，在冷却时的收缩步调不一致，也会导致局部应力集中,从而在彩料边缘或内部产生开片。
多层叠加： 有时为了追求色彩效果，会多次施彩和烘烤，每一层彩料和釉的叠加，都增加了内部应力累积的复杂性,大大提高了开片的可能性。

熔融温度低： 低温釉的烧成温度低，意味着釉的玻化程度不够高，釉面硬度较低，结构不够致密,抵抗应力的能力自然就弱。
化学稳定性差： 低温釉（尤其是含铅、硼的釉）的化学稳定性相对较差，长期接触酸性或碱性物质（如茶水、果汁、醋）也可能导致釉面被轻微腐蚀,加速开片的形成或扩大。

开片对一件瓷器来说，是“缺陷”还是“特色”,完全取决于其是否在烧制者的预料和控制之中。

（图片来源网络，侵删）

如果一件设计精美的低温釉上彩瓷器，在烧制后出现了无规则、杂乱无章的开片，这通常被视为工艺缺陷。

当开片成为一种被刻意追求和控制的装饰效果时,它就升华为了独特的艺术形式。

哥窑（宋代）： 这是开片工艺的巅峰代表，哥窑瓷器追求“金丝铁线”的审美，其开片是在高温下自然形成的，纹理深邃，富有层次感，被视为宋代五大名窑之一,价值极高。
裂纹釉（近代）： 现代陶艺家们发展出了多种裂纹釉工艺，他们通过精确配方（调整釉的膨胀系数）和烧成控制（控制冷却速度），来创造特定的开片纹理，如冰裂纹、鱼子纹、百圾碎等。
低温釉上彩的“开片彩”： 在低温釉上彩领域，一些匠人会尝试利用这种“缺陷”，他们可能会：
- 配方调控： 特意调配一种比底釉收缩率大得多的彩料，使其在烘烤后自然开片,形成独特的肌理。
- 后期处理： 在烧成后，用茶水、墨汁、或其他有色液体浸泡，让颜色顺着开片的纹路渗入，形成类似“金丝铁线”或“水墨山水”的效果,极大地提升了艺术表现力。

对于现代陶瓷生产来说,控制开片是核心技术之一。

追求不开片（避免缺陷）：
- 匹配膨胀系数： 这是最根本的方法，通过实验，精确调整釉料和彩料的配方，使它们的膨胀系数尽可能与胎体相匹配，现代陶瓷工业会使用专业仪器（如热膨胀仪）来测量和计算。
- 优化釉料组成： 增加釉中高膨胀系数的组分（如石英），或降低低膨胀系数的组分,使釉的收缩率向胎体靠拢。
- 控制烧成与冷却曲线： 在关键的温度区间（如500°C - 700°C，釉的“应变点”附近）进行缓慢冷却，让釉和胎有时间同步收缩,减少应力积聚。
追求开片（创造特色）：
- 故意配方不匹配： 配制一种膨胀系数显著高于胎体的釉料或彩料,确保其冷却后必然开裂。
- 控制开片速度： 通过快速冷却来产生细小的“鱼子纹”，通过缓慢冷却来产生粗大的“冰裂纹”。
- 多次施釉与烧制： 每次施釉和烧制都会产生新的应力层，从而形成复杂、多层次的开片纹理。

低温釉上彩瓷器的开片，是一个由釉、彩、胎三者物理性质差异在冷却过程中共同作用的物理现象。

看待低温釉上彩的开片，需要辩证地分析：无序的裂纹是瑕疵，而有序的纹理则是艺术。 这正是陶瓷工艺的魅力所在——在科学与艺术的边界上,创造出令人惊叹的作品。
